1 產品概述

ANet-ESCU 儲能控制單元是一種適用于儲能一體柜（箱）的 EMS 裝置，可用于磷酸鐵鋰 電池、全釩液流電池等儲能本體，快速對接市面上的電池管理系統（BMS）、儲能逆變器（PCS）、 電量計量、動力環境、消防儲能柜內數據的統一采集、存儲。其具備監視控制、能量協調、 聯動保護、經濟優化增效等功能。

ANet - ESCU 儲能控制單元裝置通過對電源、儲能、用能、環控等設備的實時監測和數據分析，對設備進行控制和調節，實現儲能系統電能調度控制，優化儲能系統的能量利用效率，提高儲能系統運行 穩定性和安全性。

其具備以下功能特點：

數據采集：支持串口、以太網等方式，只需配置即可兼容支持標準規約的各類設備；

基礎運維：多協議多接口數據采集與云邊協同（結合安科瑞儲能運維云平臺進行遠程運 維）、OTA 升級、就地/遠程切換、本地人機交互（選配）；

邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點 續傳、數據加密、4G 路由；

系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據 安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；

運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全 預警預測；

能量調度：計劃曲線、削峰填谷、防逆流、最大需量控制，并支持策略定制。

2. 配置參數

ANet-ESCU 儲能控制單元典型的硬件配置與附件參數如下表 2-1 所示。

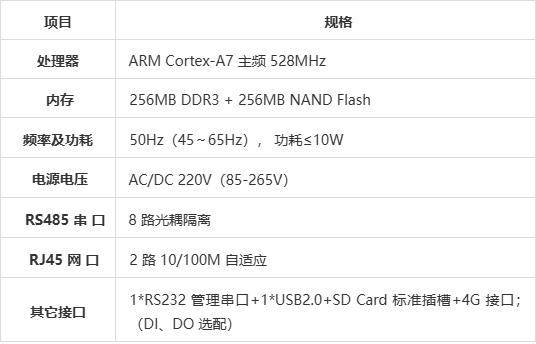

表 2-1 典型配置參數表

3. 系統架構

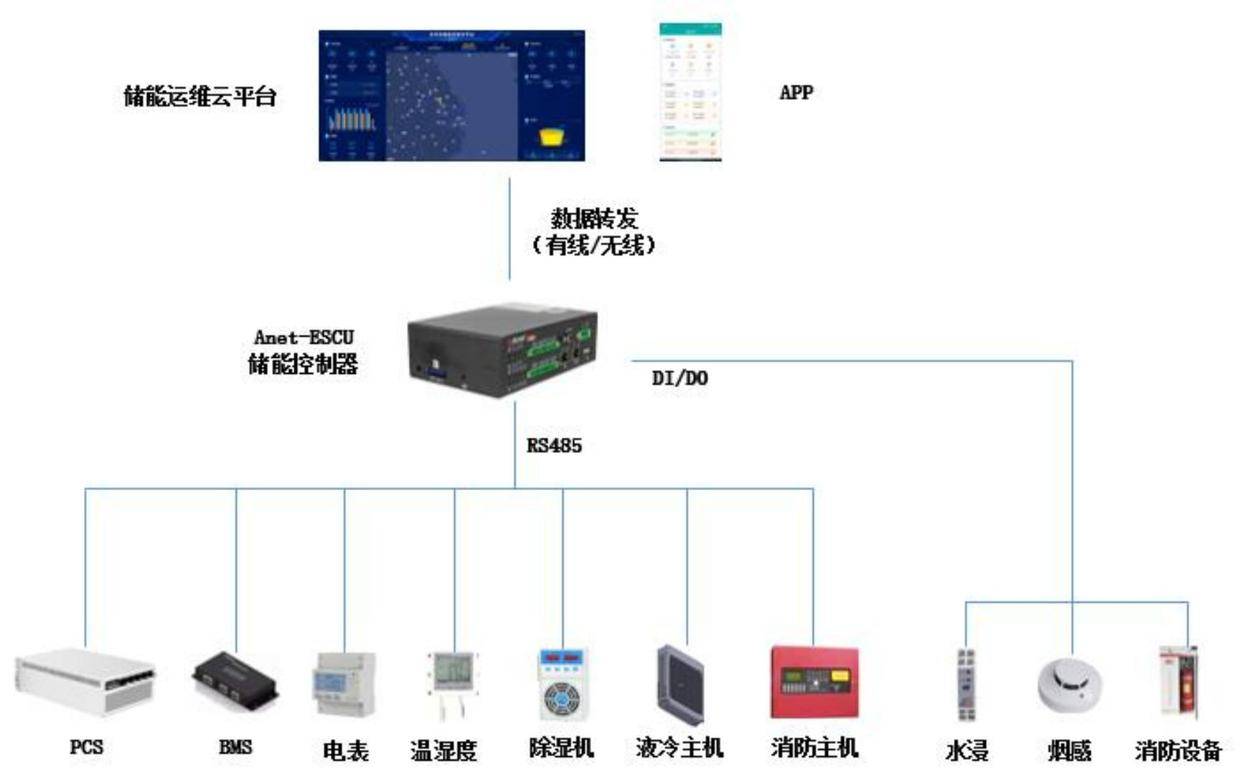

圖 3-1 系統組網架構

4. 技術標準

產品主要依據標準如下：

《工業應用微型計算機國家標準》GB/T9813.4-2017

《工業過程測量和控制的電磁兼容性標準》NFC 46-022

《計算機場地技術要求》GBJ45-82

《電化學儲能電站監控系統技術規范》NB_T 42090-2016

《信息技術設備的無線電騷擾限制和測量方法》 GB9254-2008

《電能質量 公用電網諧波》 GB/T 14549

《電磁兼容限值對額定電流大于 16A 的設備在低壓供電系統中產生的電壓波動和 閃爍的限制》 GB/Z 17625.3

《電磁兼容 試驗和測量技術》 GB/T 17626

《電磁兼容 通用標準》GB 17799

5. 性能指標

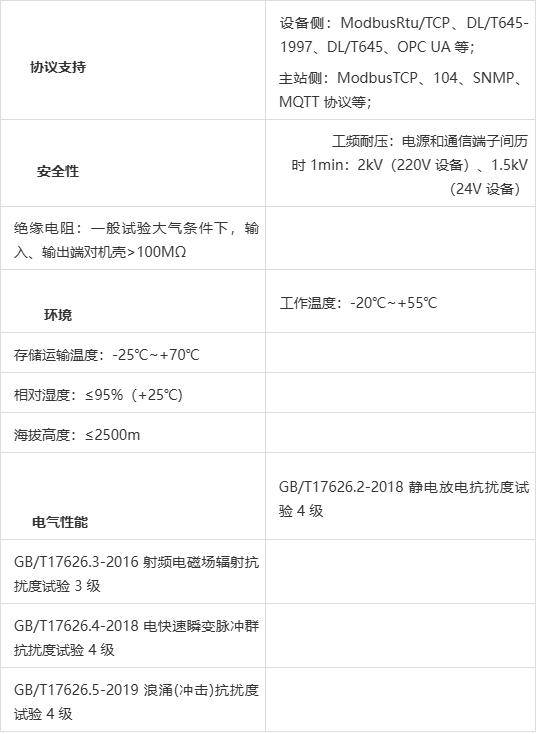

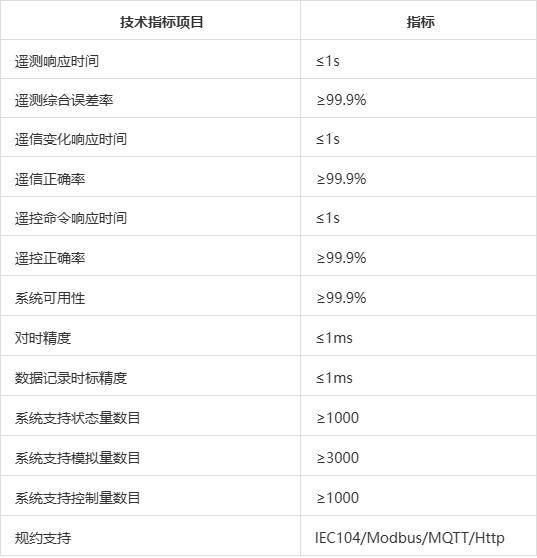

表 5-1 ANet-ESCU 控制器性能指標

6. 能量調度

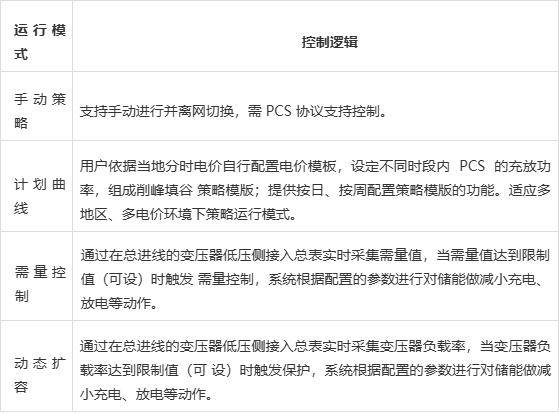

表 6-1 典型能量調度功能表

7. 裝置接線

ANet-ESCU 儲能控制單元，采用標準導軌安裝方式。裝置插上網線后 LINK 綠色燈會亮 起，有數據時閃爍，SPEED 黃色燈在 100Mb/s 時常亮，在 10Mb/s 時關閉；裝置有數據傳輸 接收數據 RX 紅色燈閃爍，發送數據 TX 綠色燈閃爍。

后板及底板均可安裝導軌卡座。

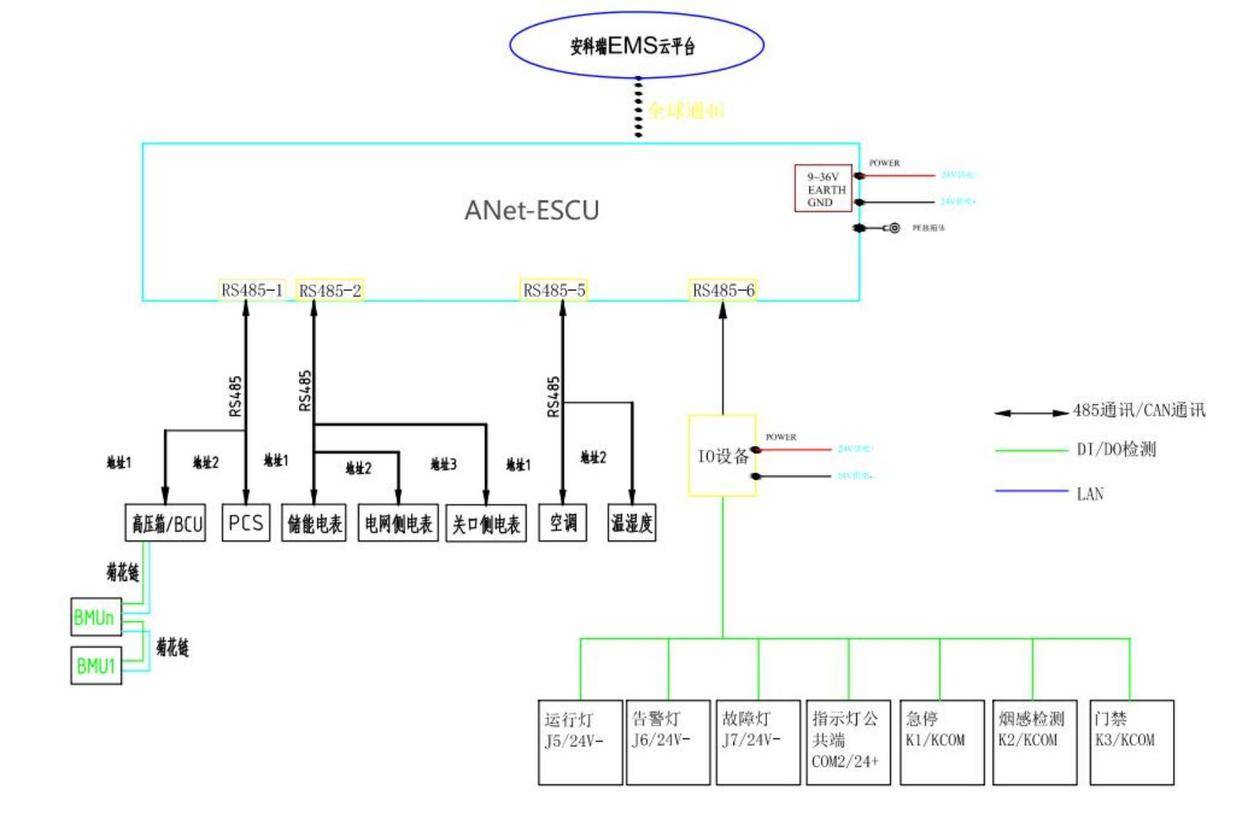

圖 7-1 設備組網架構

8. 外觀尺寸

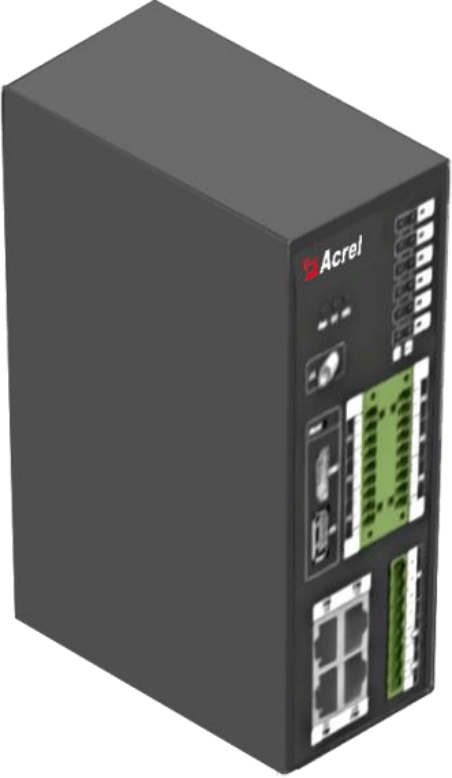

圖 8-1 裝置實物圖

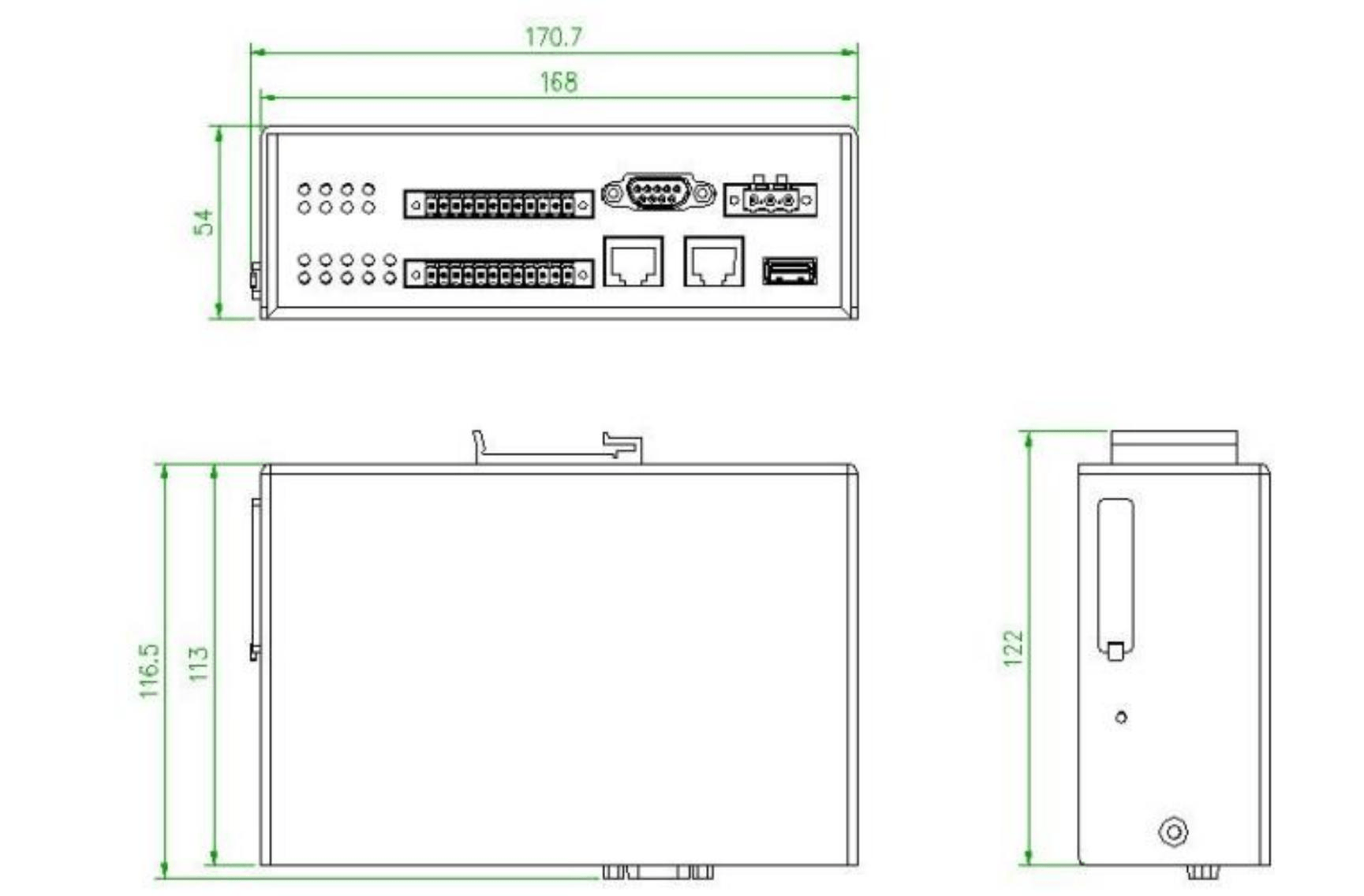

圖 8-2 裝置外觀尺寸

9. 通用要求

9.1.一般要求

采取屏蔽及相應抗干擾等措施，以防電磁干擾、雷電干擾造成設備損毀，確保裝置在規 定的環境條件下能安全有效地運行。

9.2.包裝與運輸

1）設備的包裝應符合相關規定，并采取防雨、防潮、防銹、防震等措施， 以免在運輸 過程中由于振動和碰撞引起損壞。

2）包裝箱內考慮好設備的支撐與固定，所有松散部件另包裝好放入箱內。

3）每個包裝件都應有與該包裝件相符合的裝箱單，放置于包裝明顯位置，并使用防潮 的密封袋包裝。包裝袋內裝入的零部件應有明顯的標記或標簽，至少標明部件號、編號、名 稱、數量等，并且相關信息要與裝箱單一致。

4）設備及附件應采取防潮、防銹蝕等措施，保證 12 個月內不發生銹蝕和損壞。如果超 過 12 個月，應進行檢查，并重新作防銹處理。

5）包裝件應符合運輸作業的規定，避免在運輸和裝卸時包裝件內的部件產生滑動、撞 擊和磨擦，造成部件的損壞。

10. 技術服務

1）及時向買方提供按合同規定的全部技術資料。

2）及時指導買方按供方的技術資料和圖紙要求進行安裝、分部與整套試運行及試生產。

3）按合同規定為買方安排有關設備安裝、調試、使用、維護技術的業務培訓。

4）嚴格執行買賣雙方就有關重大問題召開會議的紀要或簽訂的協議。

5）做好售前、售中、售后服務。

6）隨時滿足買方對備品備件的要求
